Novas IHMs: facilidades para os operadores

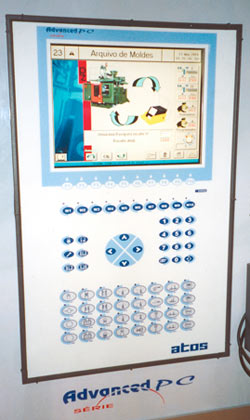

IHM da série Advanced PC da Atos

Dispositivos indispensáveis para garantir a interação entre operadores e sistemas automatizados, as IHMs (Interfaces Homem-Máquina) estão apresentando cada vez mais novidades. São esses terminais de operação que oferecem um ambiente amigável para que o usuário possa visualizar e manipular as informações que necessita sobre o seu processo. O objetivo é facilitar ao máximo a vida do operador.
A Atos, por exemplo, desenvolveu vários modelos para operarem em conjunto com o seu controlador programável MPC4004, possibilitando leitura, sinalização e mudança de parâmetros de uma forma amigável e com baixo custo. Todas as mensagens, teclas de função, alarmes, edição e visualização de campos de dados são gerenciadas pelo processador principal, sem usar instruções “Ladder”.

As IHMs 640x480 da série Advanced PC são visualizadores de processos industriais que operam em conjunto com os CLP’s Atos, dispondo de uma série de recursos imprescindíveis para uso em equipamentos de transformação de plásticos, tais como campos especiais, campos com diversas fontes, gráficos de barra, gráficos de tendência, gráficos xy, funções estatísticas e Log de alarmes, podendo atingir com até 260 telas monocromáticas (650 com expansão de Flash).

Já nas IHMs da série Touch Screen Advanced os displays gráficos possuem processadores com resolução de 16 bits, sendo baseados num LCD monocromático de 320x240 pontos. Esses displays gráficos permitem que sejam inseridos desenhos com a utilização do software de programação IHM Studio. Cada página na IHM pode conter até 1024 objetos gráficos ou texto. Os objetos textos podem conter de 1 a 32 linhas de até 80 caracteres, dependendo da fonte utilizada. O controle da luminosidade pode ser ajustado, sendo possível uma fácil visualização sob qualquer tipo de ambiente.

A Atos possui ainda o IHM Studio, que é uma ferramenta de desenvolvimento de aplicações para as IHM’s gráficas, implementada para simplificar e acelerar o desenvolvimento dos projetos. O IHM Studio é compatível com os produtos Advanced, inclusive com a nova série de Touch Screen.

Possuindo versões em inglês, português e espanhol, o software faz uso da interação de comandos com qualquer outro software Windows, mostrando exatamente como vai ficar a aplicação depois de carregada na IHM.

O IHM Studio foi desenvolvido em plataforma de 32 bits compatível com os sistemas operacionais Windows 2000, NT, 95 ou 98, utilizando recursos da interface gráfica Windows, como: paletas de cores, símbolos pré-configurados, objetos, fontes e gráficos. Com ele, é possível utilizar qualquer fonte instalada no computador - inclusive as utilizadas por aplicativos gráficos de editoração de textos e imagens.

O IHM Studio importa ainda imagens geradas pelos mais diversos formatos gráficos existentes como: Bitmap Windows (bmp), tiff, Intercâmbio de arquivos (jpeg), PC Paintbrush (pcx) entre outros. Os comandos para movimentação e cópia de objetos são os mesmos de outros softwares.

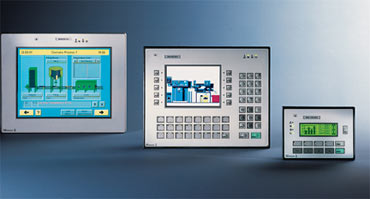

IHM de texto MI4 da Moeller

Ele também possui um gerenciador de projeto indicando sob a forma de uma árvore a hierarquia de todos os objetos do projeto, facilitando a organização do trabalho e permitindo acesso rápido a qualquer dos objetos, além da possibilidade de copiar/colar/arrastar um objeto de um ponto a outro da árvore. Tudo no HMI Studio é tratado como um objeto e com um simples “duplo-clic” em qualquer um deles é possível ter acesso a uma janela com todas as propriedades deste objeto organizadas em pastas de acesso rápido.

A Moeller Electric também está apostando em novos produtos. A IHM de texto MI4 da empresa permite a implementação rápida e otimizada de diversas aplicações. Por possuir protocolos abertos de comunicação a MI4 pode ser utilizada com diversos CLP’s. Outra vantagem, de acordo com a empresa, é que todos os modelos da linha MI4 são configurados através de um único software em ambiente Windows.

Um módulo de comunicação permite integrar um equipamento a qualquer rede a ser utilizada, fazendo com que a M14 adapte-se a qualquer estrutura de sistema. A Moeller oferece ainda módulos de comunicação que podem ser utilizados em todos os modelos da linha MI4. A comunicação serial pode também ser implementada sem a necessidade de qualquer módulo de comunicação.

As IHM’s da Moeller possuem cartão de memória de 8 MB de todas as interfaces gráficas e touch screen, permitindo o download dos projetos do PC direto para uma mídia portátil em apenas três segundos. Antes, na interface serial, o sistema de download levava de oito a doze segundos para ser concluído.

A configuração do M14 é feita através de um único software em ambiente Windows, sem a necessidade de conhecimento de programação. Há ainda um editor de macros de teclado - uma ferramenta que permite ao usuário personalizar a forma de operação, atribuindo diferentes funções para cada tecla.
